치수 그리기
치수선 기본값 설정하기

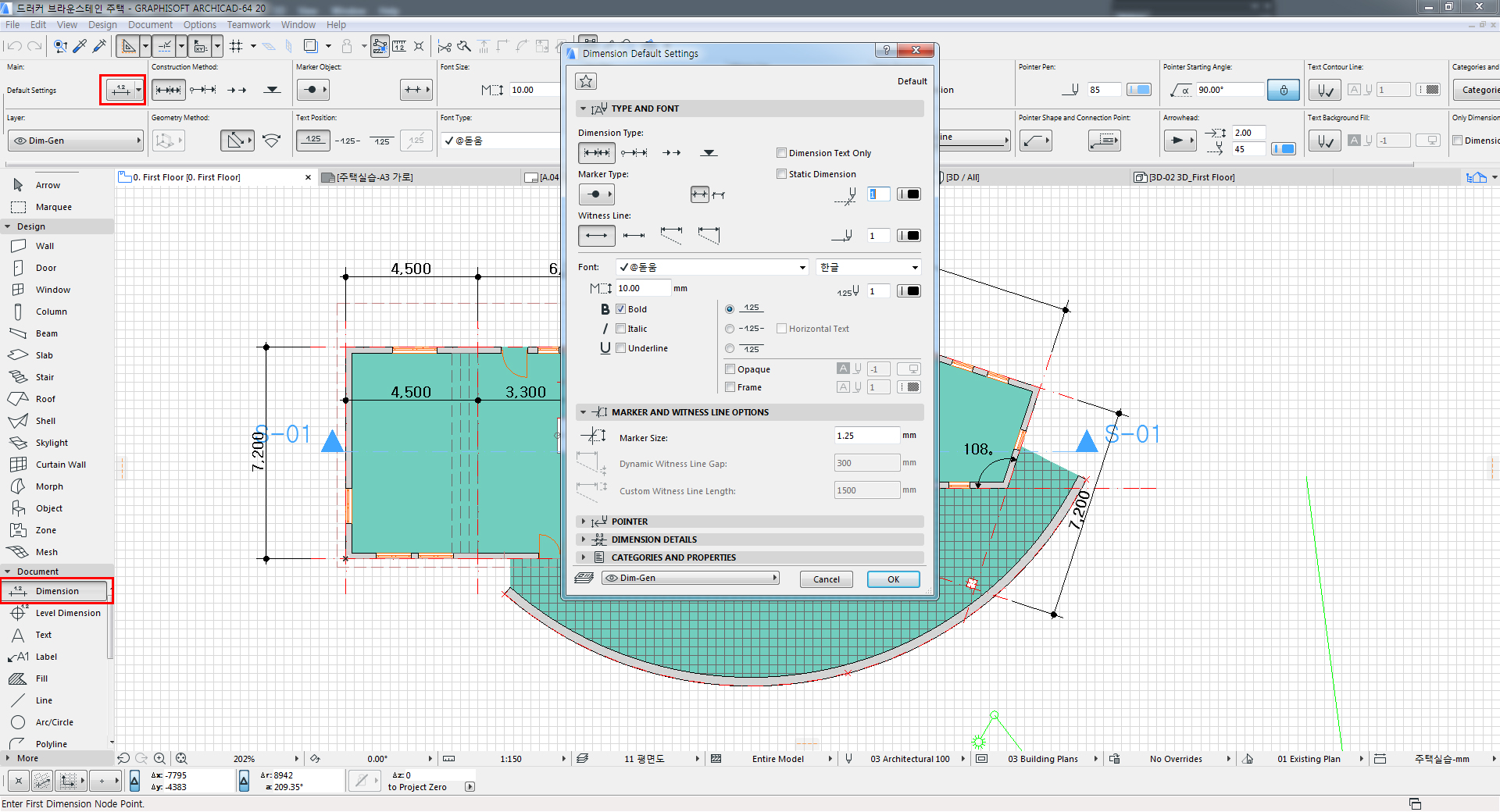

도구상자 팔레트에서 Document > Dimension 을 선택한 후, 기본값 설정창을 엽니다.
TYPE AND FONT (유형과 폰트) : 치수선의 형태와 글꼴 설정
Dimension Type (치수 유형) : 치수선의 작성 유형을 설정합니다.
선형 방법(일반적으로 가장 많이 쓰이는 방법)
누적 방법
기준선 방법
입면 치수 작성 방법
Marker Type (마커 유형) : 치수선의 화살표 모양 설정
Dimension Text Only (치수 글자로만 표현) : 마커와 치수 보조선 없이 글자로만 치수 표현
Static Dimension (고정 치수)
: 치수는 벽이나 슬래브 등과 같은 객체에 맞물려 있으면 객체가 이동 할 경우, 치수선도 따라 움직이게 됩니다. 하지만
만약 Static Dimension (고정 치수)에 체크되어 있으면, 객체가 이동하여도 치수선이 같이 이동하지 않습니다. 객체와
맞물려 있을 경우에는 원형으로 표시가 되고, 맞물리지 않을 경우에는 사각형으로 표시 됩니다.
Witness Line (치수 보조선) : 치수 보조선의 형태 설정
치수 보조선이 없는 치수
화살표 머리 마커 높에 크기가 맞춰진 치수 보조선을 가진 치수(치수 보조선 길이는 자동으로 마커에 맞춰져서, 해당 텍스트 크기에 맞춰지게 됩니다.)
사용자 정의(확장됨) 치수 보조선을 가진 치수
동적 치수 보조선을 가진 치수
Font (폰트) : 글꼴 설정 및 글꼴 표현 방법 등을 설정
MARKER AND WITNESS LINE OPTIONS (마커와 치수 보조선 옵션)
Marker Size (마커 크기) : 화살표의 크기 설정
Dynamic Witness Line Gap (동적인 치수 보조선 간경) : 치수보조선을 동적 치수보조선을 선택하면 활성화 되며, 객체와
치수선 끝점 사이 떨어진 간격을 입력 하면 됩니다.
Custom Witness Line Length (사용자 치수보조선 길이) : 사용자 정의 치수 보조선을 선택하면 활성화 되며, 치수보조선
길이를 입력하면 됩니다.

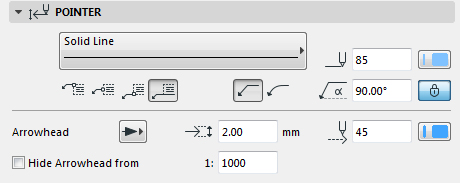

POINTER (포인터) : 세부 입력사항이나 영역이 좁아서 글자를 넣을수 없을경우 들어가게 되는 꼬리표에 대한 설정
DIMENSION DETAILS (치수 디테일) : 치수 선의 세부 설정
Display the Height of Openings as well (개구부의 높이도 나타내기)
: 체크 박스에 체크 하면, 문 및 창의 치수선을 그릴 때, 문 및 창의 폭과 함께 높이를 표현해줍니다.
Dimension only the Core of Walls and Slabs (벽과 슬래브의 코어에만 치수)
: 체크 박스에 체크를 하면 복합벽체의 구조 치수만을 그려줍니다.
